8. Ellipsograaf

Vermoedelijk op basis van de door Johan de Witt (1625-1672) gegeven (zie paragraaf 5) definitie is door Frans van Schooten de Jongere (1615-1660) een apparaat ontwikkeld waarmee een ellips kan worden getekend; dit apparaat staat bekend onder de naam "ellipsograaf van Van Schooten" (zie figuur 8a en figuur 8b).

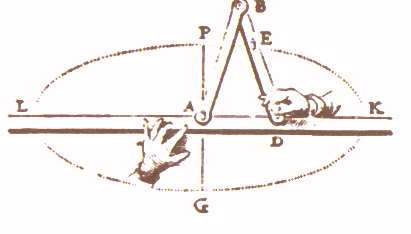

figuur 8a

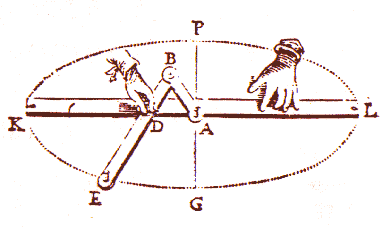

figuur 8b

Twee stangen zijn in het punt B scharnierend aan elkaar verbonden. In het punt E is een schrijfstift bevestigd.
Het eindpunt A van de ene stang is scharnierend bevestigd in de oorsprong. Het punt D van de andere stang kan alleen horizontaal worden bewogen langs een lat KL..

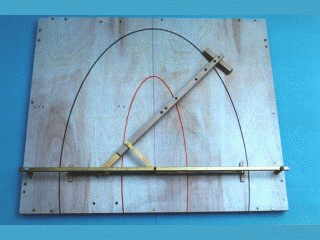

In het "Museo Universitario di Storia Naturale e della Strumentazione Scientifica" te Modena (Italië) bevindt zich ook een dergelijk apparaat (zie figuur 9).

figuur 9

Constructie
We kunnen in Cabri een model van deze ellipsograaf maken.
In figuur 8a kan het punt D op KL precies de lengte van AB+BD afleggen.
De maximale lengte van KL is dus 4 ^. AB.

• Teken een lijnstuk, waarvan de lengte a gelijk is aan de lengte van AB.
• Teken een lijnstuk KL waarvan de lengte 4a is.
• Teken het punt A als midden van KL.
• Kies het punt D op KL (met de functie "Punt op object" in het Punt-menu).
• Teken de cirkels (A, a) en (D, a).
• Zij B één van de snijpunten van deze cirkels.
• Kies het punt E op BD.
• Construeer het spiegelbeeld van E’ van E in de lijn KL.

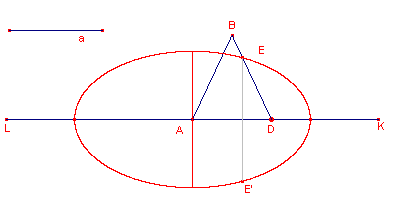

figuur 10

De ellips wordt nu bepaald door de punten E en E’, als het punt D het lijnstuk KL doorloopt.
Nb.
Cabri tekent ook een lijnstuk door A loodrecht op de lijn KL.

Klik hier voor een animatie bij deze constructie.

Bewijs
Ook nu is een bewijs op zijn plaats.
Stel de coördinaten van het punt D (op de lijn KL) zijn (2d,0).
Stel X ligt op BD, zodat DA=ka (zie figuur 11):

figuur 11

Voor de coördinaten van het punt B hebben we dan:



Hieruit volgt dan .

Voor het punt E volgt hieruit, vanwege de verhouding k : 1 op het lijnstuk DB:

(8.1) ... waaruit dus volgt: .

Eliminatie van d uit deze laatste betrekkingen levert dan de vergelijking van de ellips:

   of .

Opmerkingen
[1]
Voor k = 1 (het punt E valt dan samen met B) gaat deze vergelijking in:

Dit is de vergelijking van de cirkel met middelpunt A en straal a.
[2]
Voor k = 2 is de betrekking niet gedefinieerd.
In dit geval geldt ; zie betrekking (8.1).
De meetkundige plaats van de punten E is in dit geval dus de y-as.
[einde Opmerkingen]

---
