Inversie (deel 2) - Negatieve inversie

Inversie (deel 1)  ][  Meetkunde | Cabri


Overzicht top

Negatieve inversie
     Eigenschappen
     Loodrechte stand
     Hulpcirkels
     Invariante cirkel cabrisignal
     Toepassing


Inversie met negatieve inversiemacht - Negatieve inversie terug

In Inversie (deel 1) wordt inversie gedefinieerd met een positieve inversiemacht k2 (zie figuur 1):

OP . OP' = k2

waarbij  k de straal is van de inversiecirkel (de cirkel met middelpunt O).
Hierbij liggen P en P' aan dezelfde kant van O.

figuur 1 figuur 2
inv2(1) inv2(2)

Liggen P en P" aan verschillende kanten van O dan is de inversiemacht negatief; er wordt rekening gehouden met de oriŽntatie van de lijnstukken OP en OP" (zie figuur 2):

OP . OP" = -k2

De constructie van P" volgt uit de constructie van P':
P" is het spiegelbeeld in O van P'.

In principe is de inversie met negatieve inversiemacht dus te interpreteren als een 'gewone' inversie gevolgd door een puntspiegeling.
We spreken hier van: negatieve inversie.

Eigenschappen terug
- De meeste eigenschappen van negatieve inversie komen overeen met die van 'gewone' inversie.
Uitgezonderd:
- Negatieve inversie heeft geen dubbelpunten.
- De inversiecirkel wordt niet puntsgewijs op zichzelf afgebeeld: elk punt van de inversiecirkel gaat bij negatieve inversie over in z'n tegenpunt.

Loodrechte stand terug

figuur 3
inv2(3) P en P' zijn inverse punten bij een negatieve inversie.
Nu geldt: OP.OP' = - k2, ma.w. PE _|_ P'E, waarbij OE _|_ PP'.

Hulpcirkels terug

figuur 4         figuur 5
inv2(4) inv2(5) Bij het maken van tekening is het soms handig gebruik te maken van een hulpcirkels voor de constructie van P' uit P.
In figuur 4:
P en P' zijn inverse punten bij een (positieve) inversie

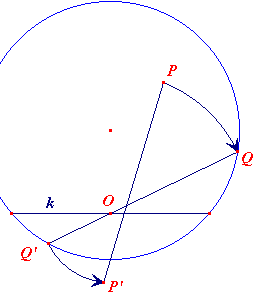

In figuur 5:
P en P' zijn inverse punten bij een negatieve inversie.

Invariante cirkel terug

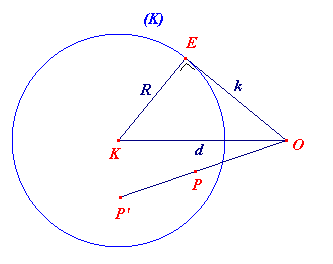

figuur 6
inv2(6) Voor de algemene definitie van een positieve inversie (met centrum O) die een gegeven cirkel (straal R) niet-puntsgewijs invariant laat, maken we gebruik van de in figuur 6 staande situatie.
Hierbij is:
- OP . OP' = k2
zodat:
- OP' = k2 / OP = (d2 - R2) / OP

Gevolg
Deze constructie is eveneens geldig voor een negatieve inversie.
In dit geval ligt O binnen de invariante cirkel (immers dan is: d2 - R2 < 0).

Klik hier >Animatie< voor een CabriJavapplet die deze afbeelding illustreert.

Op de applet-pagina kunnen enkele eigenschappen van de afbeelding worden onderzocht.

Toepassing(en) terug
Iinversie waarbij een cirkel niet-puntsgewijs invariant is, heeft onder meer de volgende toepassing(en)
- Vraagstuk van Castillon cabrisignal
